SSJ8-21A继电器工作原理及型号分类-上海上继科技有限公司

发布时间：2019-04-01

SSJ8-21A高精度时间继电器用于电力系统继电保护、控制回路或工业控制的直流、交流电路中作为延时控制元件之用。尤其适用于时间测量精度要求高，配合时间级差小的场合。

本继电器为静态型数字式时间继电器，采用进口CMOS集成电路构成，利用分频、计数原理实现延时。标准时钟脉冲由石英晶体振荡器产生。

继电器一旦施加额定电压，内部瞬动继电器动作并出口，同时使晶体起振，产生时钟脉冲，经分频后由计数器计数，当所计脉冲数达到延时整定值时，触发器翻转，驱动执行继电器动作出口。

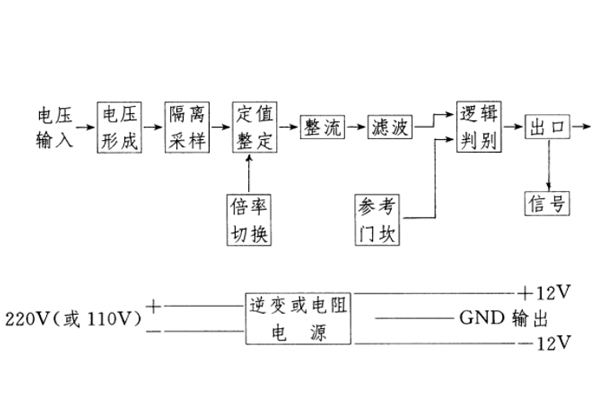

原理图

SSJ8-21A高精度时间继电器型号命名及含义型号分类及规格：

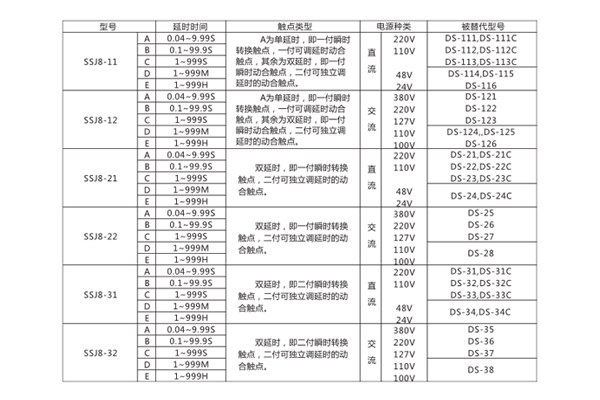

型号分类

上海上继科技有限公司（专注电力保护继电器生产厂家）销售热线：021-57233089 QQ：1932551438

{以上内容仅供参考，上海上继科技有限公司有最终解释权}
