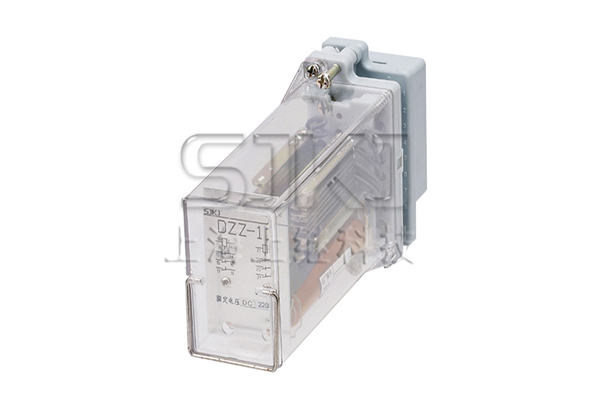

一、DZZ-16组合中间继电器的用途

DZZ-16系列组合中间继电器用于电力系统二次回路及工业自动化控制回路中作为辅助中间继电器之用。

二、DZZ-16组合中间继电器的特点

1体积小,对安装地位紧张有限的场合特别适用。

2该继电器对用户既提供工业级继电器的屏面经济性,还提供保护级继电器的质量,可靠性和中等(跳闸)容量的能力。

3该继电器可通过罩壳上的小孔拔动衔铁以试验触点动作情况。

4线圈激励为直流。

三、DZZ-16组合中间继电器的动作原理

每一独立的继电器由电压系统及接触系统二部分组成。当线圈通电时,通过铁芯产生磁场,吸合吸片帯动触点转换。 DZ-16~19为延时动作或延时返回单中间继电器。继电器外壳采用引进的Combilflex0出式模数化插入结构。

四、DZZ-16组合中间继电器的技术数据

1动作值:<70%额定电压。

2返回值: >5%额定电压。

3动作时间:DZZ-11~17延时返回时间不小于0.8s。

4功耗:不大于1.6W。

5触点能力与RXMA1型相同。

6绝线耐压:50Hz、1min、2㎸。

7冲击电压: 5kV。

8该继电器能承受5-15Hz中等震级的地震波)中击。

9额定电压及线圈阻值。

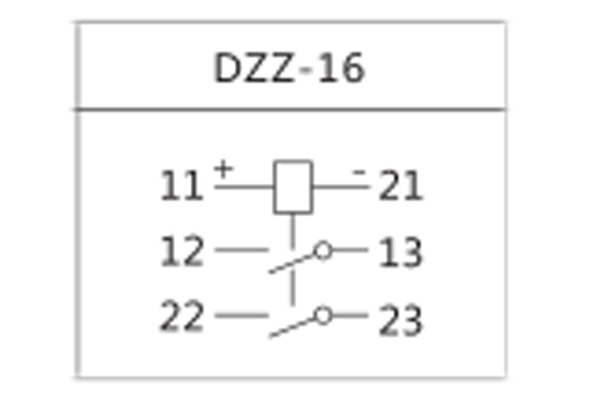

10继电器触点形式为
